Spänningsfall i generatorn - dåliga kablar

Varför spänningsfall är ett verkligt problem

Generatorn laddar perfekt på testbänken, men när du kör hemåt lyser laddningslampan och batteriet tappar kraft. Ofta ligger felet inte i själva generatorn, utan i kablarna och anslutningarna mellan generatorn och batteriet. Ett högre spänningsfall än normalt tvingar generatorn att arbeta hårdare och laddar batteriet ineffektivt.

De klassiska symptomen är samma som vid en sliten generator: svag belysning, batteriet laddar ur, laddningslampan tänds. Men visar mätningen över batteriet normal laddspänning (13,8 till 14,4 V) når laddningen batteriet, och då är ett kabelfel inte "nästan säkert" orsaken. Ett spänningsfall i kablarna ger för låg spänning vid batteriet (under 13,5 V), och är batterispänningen normal ska man söka andra orsaker, till exempel batteriet, och mäta spänningsfallet över kablarna med belastning för att bekräfta en misstänkt kabelorsak.

Hur spänningsfall uppstår

Varje elektrisk ledning har motstånd. Vid lågt motstånd är det ofta inte märkbart, men:

• Korrosion på batteripolerna och kabeländarna ökar motståndet dramatiskt
• Lösa kabelskor skapar luftgap med extremt högt motstånd
• Lång eller tunn kabel mellan generator och batteri förvärrar problemet
• Dålig jordkabel från motor till chassi slår ut kontrollsystemet

Redan 0,5 V fall på plussidan eller 0,3 V fall på minussidan (jorden) räcker för att generatorn inte ska klara att hålla laddningen under belastning.

Testa spänningsfallet själv

Du behöver bara en multimeter.

Test på plussidan (från generator till batteri)

1. Sätt multimetern på DC-spänning (20 V-skala)
2. Starta motorn och låt den gå på cirka 2 000 rpm
3. Slå på alla förbrukare: halvljus, bakrutevärme, fläkt på max
4. Sätt röd mätkabel på generatorns B+-terminal (där den tjocka röda kabeln sitter)
5. Sätt svart mätkabel på batteriets pluspol
6. Avläs spänningen

Resultat:

• Under 0,5 V: normalt
• 0,5-1,0 V: dålig anslutning, behöver rengöring
• Över 1,0 V: mycket dåligt, byt eller reparera kabel

Test på minussidan (jorden)

1. Starta motorn och sätt på belastning som ovan
2. Sätt röd mätkabel på generatorns hölje (metallhus)
3. Sätt svart mätkabel på batteriets minuspol
4. Avläs spänningen

Resultat:

• Under 0,3 V: normalt
• 0,3-0,5 V: undermålig jordning
• Över 0,5 V: mycket dåligt, byt jordkabel omedelbart

Dålig jordanslutning är ofta den vanligaste dolda orsaken till "generatorfel" som egentligen är kabelfel.

Reparation: rengöring och åtdragning

Innan du byter kablar eller generatorn, försök rengöra anslutningarna.

1. Koppla bort batteriets minuskabel
2. Lossa batteripolerna med en hylsnyckel (10 mm typiskt)
3. Skrapa bort vita eller gröna korrosionsavlagringar med en stålborste
4. Torka rent med en trasa
5. Smörj polskorna lätt med syrahindrande batterifett
6. Dra åt polskorna ordentligt, de ska inte röra sig
7. Kontrollera jordkabeln där den fästs på motorblocket. Skrapa rent om det är rost.

Tips: Många "generatorbyten" löses av detta enkla arbete.

När du måste byta kabeln

Om spänningsfallet fortfarande är högt efter rengöring eller om kabeln är synligt skadad, behöver du byta. Generatorkabeln är grov eftersom den bär hela laddströmmen.

Använd samma tvärsnitt (mm²) som originalet och dra den nya kabeln samma väg som den gamla, från generatorns B+-anslutning.

Relaterad felsökning

Om du redan har testat detta och problemet kvarstår kan det vara något av de andra vanliga felen. Se vår kompletta generatorfelsökning med multimeter för alla sex testerna, inklusive batteritest, belastningstest och diodtest.

Vanliga orsaker till högt spänningsfall

• Korroderade batteripoler, vita eller gröna avlagringar. Åtgärd nummer ett.
• Lösa kabelskor, även en låst skruv kan jobba sig lös under vibration.
• Rost på jordkabeln, ofta dold under motorrummet, helt enkelt att byta.
• Gammal eller skadad kabel, om den är sprucken eller har bruten isolation.
• Flera olika kabelanslutningar, om någon är löst åtdragen.

Köp rätt generatordel

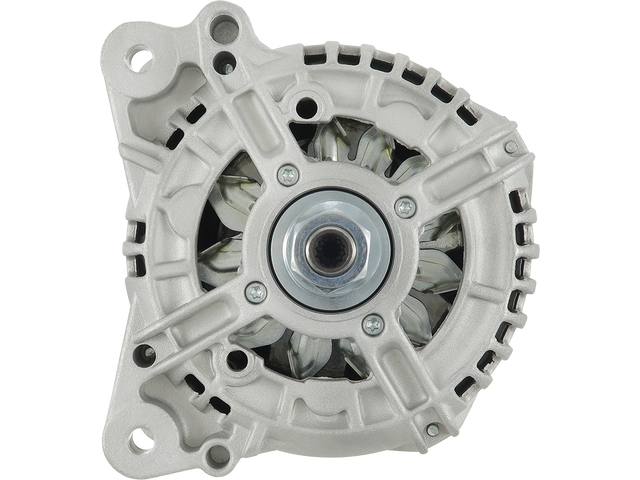

Om felsökningen av laddspänning, belastning och AC-läckage visar att generatorn faktiskt är problemet kan vi hjälpa. Sök på registreringsnumret för att hitta generatorn som passar din bil. En ny AS-PL Generator A0939S är ett exempel för VW- och Audi-modeller, medan AS-PL Generator A0190 passar ett större urval av märken. A0190 finns även som renoverad.

Ange ditt registreringsnummer på startsidan för automatisk matchning till rätt generator för just din bil.

Sammanfattning

• Spänningsfall i kablar är ofta orsaken till svag laddning, inte generatorn.
• Testa med multimeter: under 0,5 V på plussidan och under 0,3 V på minussidan är normalt.
• Börja med att rengöra batteripolerna och jordkabeln med stålborste.
• Dålig jordanslutning är den mest dolda orsaken till "generatorfel".
• Om spänningsfallet är högt även efter rengöring är det kabeln, kabelskorna eller jordanslutningen som ska bytas eller åtgärdas, eftersom en ny generator inte löser ett spänningsfall.
